รายละเอียดสินค้า: Power Supply Module Board for Audio Amplifiers DIY

Description

  - 1 Pieces power supply module board for high power amplifiers.

  - This item has been assembled, and electrical test passed.
  - 35 Amps bridge rectifier KBPC3510, with heat-sink.
  - 6 PCS NICHICON 6800uF/63V filter capacitors.
  - HQ terminal blocks easy connection wire.
  - Double layer FR-4 fiber glass PCB, Thickness 2mm (usually, other PCB thickness 1.6mm).
  - Size: 7" x 3" (177.8mm x 76.2mm), Max. height: 1.4" (36mm).

  - This is a very simple module board, no paper specifications, any questions, feel free to tell me.

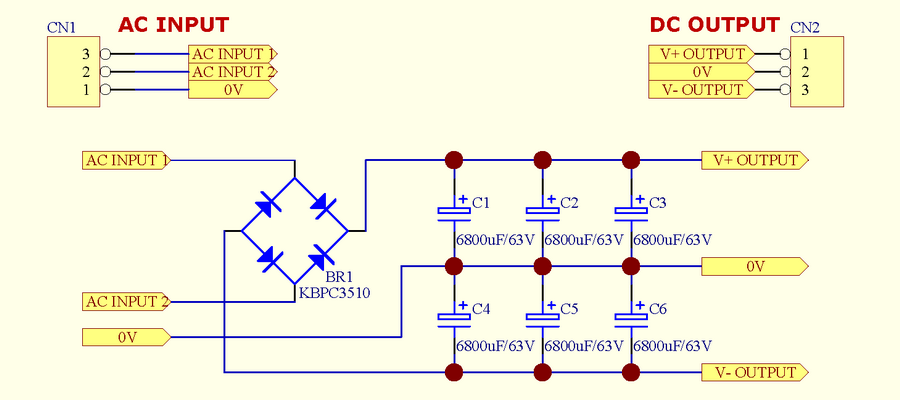

Schematic

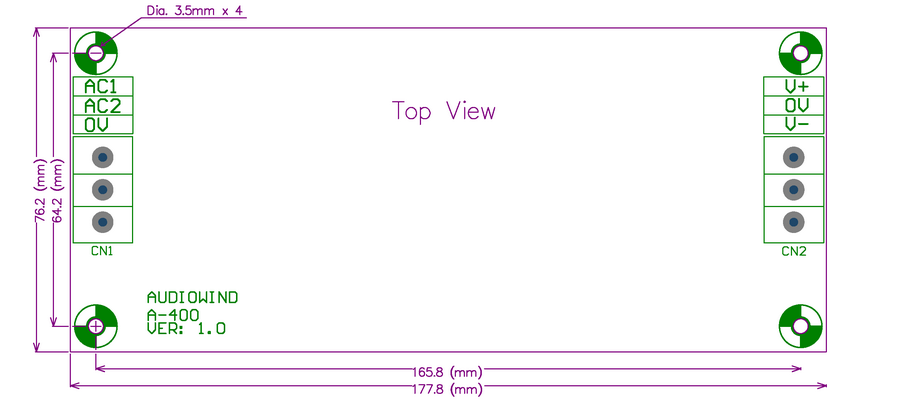

Size

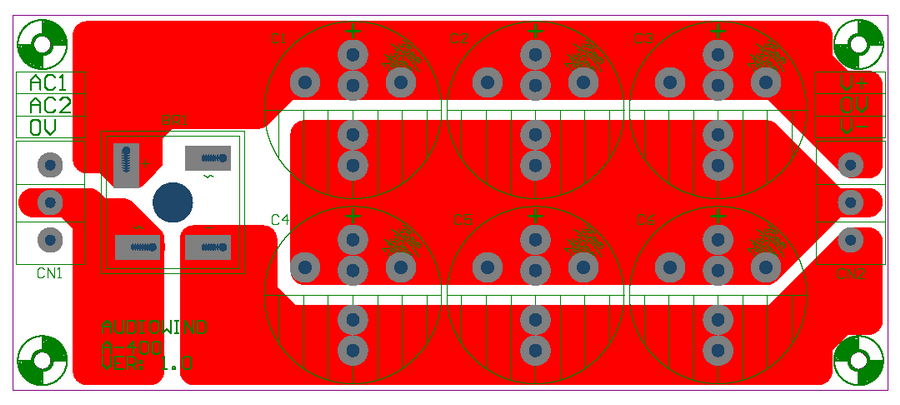

Top layer

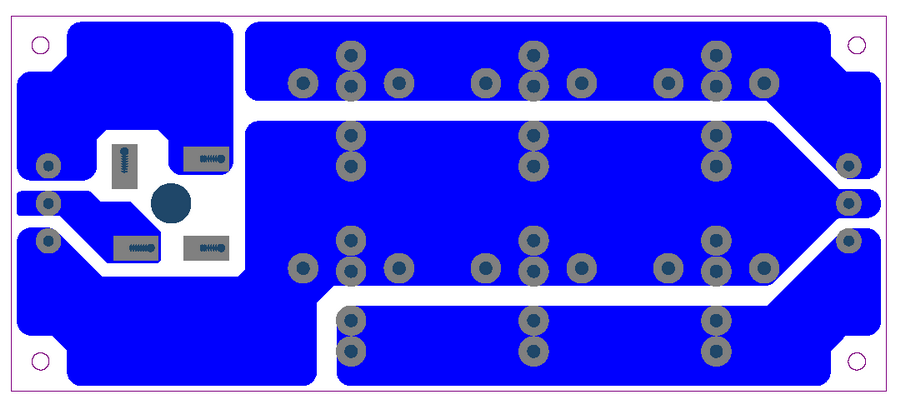

Bottom layer
