รายละเอียดสินค้า: Eight Relay Module Board for 8051 PIC Project 12V

Description

  - 1 PCS Eight channel relay module board, for PIC / AVR / 8051 etc project.
  - LED indicator for each relay channel.
  - Use BC517 Darlington transistor driving relay, Improve the reliability of action.
  - FR-4 Fiber glass PCB ( Double Layer ).
  - PCB thickness: 1.6mm.
  - Size: 100 x 88 x 20mm (approximately 3.94 x 3.46 x 0.79 inch).

  - Power Supply: 12V DC / 400mA (relay all ON).



Input control signal voltage:
  - 0V - 0.5V Low stage (relay is OFF),
  - 0.5V – 2.5V (unknown state).
  - 2.5V - 20V High state (relay is ON).



Input control signal high state current:
  - 2.5V: 0.1mA.
  - 3.3V: 0.18mA.
  - 5V: 0.35mA.
  - 12V: 1.1mA.
  - 20V: 1.9mA.



Relay Spec:
  - Coil: Voltage: 12V DC.    Current: 30mA.
  - Contact Capacity: 250 VAC/10 Amp or 30 VDC/10 Amp.
  - Manufacturer: Songle.
  - Type: SRD-12VDC-SL-C



Schematic (a relay):

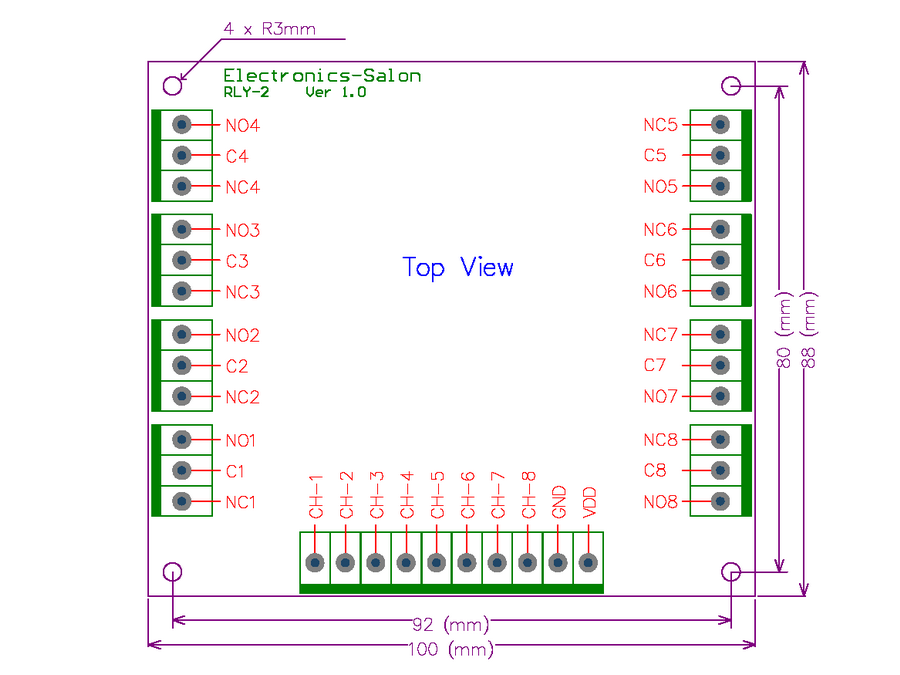

Wire connection and PCB size:
  - VDD: Power supply input, 12V DC.
  - GND: Power supply ground and control signal ground.
  - CH_x: Control signal input, Low: relay OFF, High: relay ON.
  - COM / NO / NC: (C1=COM1, C2=COM2)
  - Control signal state low, the relay OFF, COM - NO disconnected, COM - NC connected.
  - Control signal stage high, the relay ON, COM - NO connected, COM - NC disconnected.
